En bref :
- Profondeur du drain liée à la fondation, à la nappe phréatique et à la perméabilité du terrain.
- Positionner le drain au niveau ou sous la base de la semelle pour une évacuation efficace de l’eau.
- Matériaux : tube PVC perforé + géotextile, gravier drainant, et exutoire adapté (puisard ou réseau pluvial).
- Respecter les recommandations du DTU 20.1 et prévoir une étude de sol pour sols argileux ou nappes hautes.
- Budget : fournitures 5–20 €/m linéaire, pose pro 30–50 €/m linéaire ; prévoir la préparation du support.
La gestion de l’eau autour d’une habitation conditionne la longévité des murs et la stabilité des fondations. Face à une façade humectée, des revêtements qui s’écaillent ou des caves humides, la question de la profondeur du drainage devient centrale : placer un drain trop haut ne captera pas la nappe, le poser trop bas peut fragiliser la semelle sans gain réel. Un drain véritablement efficace combine profondeur adaptée au sol, pente d’évacuation suffisante et matériaux appropriés pour éviter le colmatage.
Profondeur du drain et rôle pour la maison : principes techniques et objectifs
La profondeur d’un drain autour d’une maison vise à intercepter l’eau avant qu’elle n’exerce une pression sur les murs enterrés ou n’alimente les remontées capillaires. Le positionnement optimal est généralement au niveau de la base des fondations, voire légèrement en dessous, c’est-à-dire à la profondeur de la semelle. Cette règle garantit que l’ouvrage capte l’eau qui circule à la base de la structure et protège la fondation.
Le terme DTU (Document Technique Unifié) désigne les références normatives françaises régissant les règles de l’art. La NF DTU 20.1 encadre la protection des parois enterrées contre l’humidité ; son respect est indispensable lorsque la maçonnerie est en contact avec le sol. Les recommandations du CSTB complètent ces prescriptions par des retours d’expérience et des solutions techniques. Les choix de profondeur ne sont cependant pas uniformes : la localisation de la nappe phréatique, la nature du terrain et la présence éventuelle d’un sous-sol imposent des adaptations.
Pour une maison avec fondations superficielles (fondations courantes entre 0,6 m et 1,0 m de profondeur), le drain doit courir au ras de la semelle. Si la fondation descend à 1 m, il faut prévoir le drain à au moins 1 m, avec une marge de sécurité (par ex. 1,10–1,20 m) lorsque le terrain est argileux ou la nappe variable. Cette règle pratique évite les infiltrations sous la semelle et limite les remontées d’humidité.
Définition utile : nappe phréatique — réserve d’eau souterraine dont le niveau varie selon les saisons et la pluviométrie ; le drain doit être placé sous le niveau maximal observé. Autre définition technique décrite à la première occurrence : géotextile — tissu perméable entourant le drain pour empêcher le colmatage par fines particules.
Erreur fréquente : enterrer un drain sans définir le niveau maximal de la nappe. Conséquence : drainage inefficace en période haute, persistances d’humidité en cave. Correction : réaliser un piézomètre ou se baser sur une étude géotechnique avant toute excavation. Insight : la profondeur vise autant la protection que la pérennité — un drain bien placé est invisible mais sauve l’ouvrage.
Facteurs déterminants de la profondeur : nappe, perméabilité du terrain et pente
La profondeur du drain dépend d’une combinaison d’éléments hydrogéologiques et topographiques. Trois variables principales influencent directement la décision : le niveau de la nappe phréatique, la perméabilité du terrain (argile, sable, limon) et la pente d’écoulement disponible pour l’évacuation.
Un sol argileux présente une faible perméabilité et retient l’eau ; il nécessite souvent un drainage plus profond et un dispositif plus robuste (ex. drains entourés de béton ou lit de pierres) pour éviter le colmatage et assurer un débit d’évacuation constant. À l’inverse, un sol sableux évacue naturellement, autorisant un positionnement du drain moins profond et des matériaux plus légers (tube PVC perforé entouré de gravier).
La pente minimale recommandée pour assurer l’écoulement est de l’ordre de 1% à 2% (soit 1 à 2 cm de dénivelé par mètre). Sans pente suffisante, il faudra prévoir un exutoire bas (puisard, pompe de relevage) ou modifier le tracé pour rejoindre un réseau pluvial.
Tableau de synthèse : profondeur indicative selon type de sol et occupation hydraulique (approche générale, à confirmer par étude géotechnique).
| Type de terrain | Profondeur indicative du drain | Commentaire |
|---|---|---|
| Sol sableux | ≈ 0,8 – 1,1 m | Bonne perméabilité, tube PVC perforé + gravier suffisent |
| Sol limoneux | ≈ 1,0 – 1,5 m | Perméabilité intermédiaire ; prévoir géotextile |
| Sol argileux | ≈ 1,2 – 1,8 m | Faible perméabilité : drain plus profond, lit de pierres ou drain béton |
| Nappe phréatique haute | Sous le niveau maximal observé | Étude piézométrique nécessaire ; souvent pompe requise |
Liste utile pour la préparation du diagnostic :
- Mesure du niveau de la nappe (piézomètre ou données locales).
- Test de perméabilité du sol (infiltrométrie ou essai de percolation).
- Relevé topographique succinct pour calculer la pente d’évacuation.
- Repérage des gouttières, canalisations et points d’évacuation existants.
Erreur fréquente : dimensionner la profondeur sans tenir compte de la pente de fuite. Conséquence : eau stagnante et colmatage rapide. Correction : orienter le drain vers un exutoire clairement identifié ou intégrer une pompe de relevage. Insight : la profondeur et la pente forment un duo technique indissociable pour un drainage vraiment efficace.
Méthodes et matériaux pour un drainage efficace autour des fondations
Les matériaux et la méthode de pose conditionnent la durabilité du système. Le choix courant repose sur un tube en PVC perforé entouré de gravier drainant et enveloppé d’un géotextile pour prévenir le colmatage. Dans les sols très argileux, des drains en pierres ou en béton peuvent être préférables pour maintenir une perméabilité suffisante.

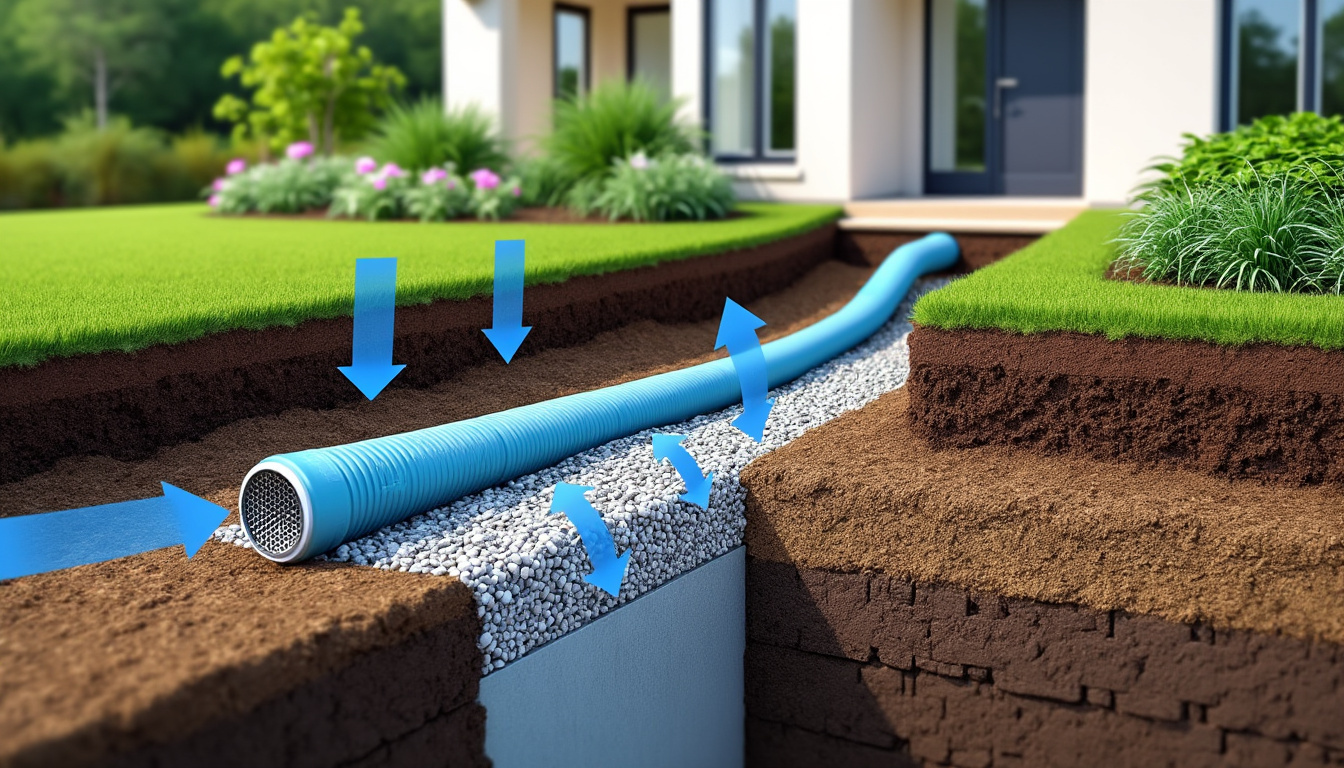

Procédé type : tranchée au ras de la semelle, pose d’un lit de gravier (20–40 mm), placement du tube perforé, enrobage de gravier, enveloppement géotextile et remblais. Le tube doit comporter des perforations orientées vers le bas ou sur le côté selon la configuration, afin d’intercepter l’eau s’écoulant sous la semelle.
Exemple pratique : pour une maison ancienne en pierre exposée à des remontées capillaires, un entrepreneur a couplé un drain périphérique à un revêtement d’étanchéité sur les murs enterrés, puis installé un exutoire vers un puisard équipé d’un trop-plein vers le réseau pluvial. Résultat : baisse notable de l’humidité en pied de mur et amélioration des revêtements intérieurs.
Outils et accessoires indispensables :
- Pelleteuse ou trancheuse selon la longueur du mur.
- Gravier drainant et tuyau PVC perforé.
- Géotextile anti-colmatage.
- Regard de visite et raccords pour exutoire ou pompe.
Valeurs indicatives : coût des matériaux souvent entre 5 € et 20 €/m linéaire selon qualité du tube, du géotextile et du gravier. L’utilisation d’un géotextile est une précaution technique qui prolonge la durée de service du drain.
Erreur fréquente : omettre le géotextile. Conséquence : colmatage rapide par fines et perte d’efficacité. Correction : entourer systématiquement le lit drainant d’un géotextile adapté à la granulométrie locale. Insight : un drain simple et correctement entouré durera des décennies avec un entretien modéré.
Pose pratique et points de contrôle : terrassement, pente et position par rapport à la semelle
La pose commence par un terrassement maîtrisé : creuser une tranchée continue au ras de la semelle tout en veillant à ne pas fragiliser la fondation. La largeur et la profondeur dépendent du matériau de drain et de l’accès ; une largeur de 30–50 cm est fréquemment utilisée pour permettre le placement du gravier et du tube.
Étapes opérationnelles :
- Repérage des réseaux souterrains et des canalisations avant tout travail.
- Terrassement en respectant une pente de 1–2% vers l’exutoire.
- Pose d’un lit de gravier et d’un tube PVC perforé adapté.
- Contrôle de l’inclinaison avec une règle ou un niveau laser.
- Enveloppement géotextile puis remblai en couches compactées.
- Installation d’un regard de visite et raccord à l’exutoire (puisard ou réseau pluvial).
Points de vigilance technique : mesurer la planéité et la pente pendant la pose ; vérifier la présence de finitions d’étanchéité sur les murs enterrés. La gouttière et les descentes pluviales doivent être coordonnées avec le dispositif : éviter de renvoyer toute l’eau en un seul point non prévu, ce qui pourrait saturer l’exutoire.
Erreur fréquente : creuser trop près de la semelle sans soutènement. Conséquence : risque d’affaissement local de la fondation. Correction : maintenir une distance minimale requise ou installer un soutènement temporaire ; faire appel à un professionnel pour fondations sensibles.
Pour une rénovation de maison ancienne, la pose d’un drainage peut être combinée à des travaux d’assainissement des murs intérieurs. Des références pratiques et retours d’expérience sont disponibles sur des pages dédiées à la rénovation, notamment pour les maisons meulières ou bâties en matériaux poreux : rénovation maison ancienne.
Coûts et budget : fourchettes 2026 pour matériaux, main-d’œuvre et préparation
L’estimation budgétaire doit distinguer clairement les postes : fournitures, main-d’œuvre et préparation du support (reprises de murs, cure d’humidité). Les fourchettes ci-dessous restent indicatives pour 2026 et varient selon accès chantier, longueur et complexité.
| Poste | Fourchette indicative (€/m linéaire) | Commentaires |
|---|---|---|
| Matériaux (tube, géotextile, gravier) | 5 – 20 € | Varie selon qualité et granulométrie du gravier |
| Pose par professionnel | 30 – 50 € | Inclut terrassement, pose et remblai compacté |
| Préparation / travaux complémentaires | variable | Étanchéité murs, réfection de l’accès, pompage |
Facteurs de variation : longueur continue, nécessité d’engins (pelleteuse), présence d’un sous-sol, contraintes d’accès, nécessité d’un exutoire lointain ou d’une pompe de relevage. Une intervention sur une maison ancienne en pierre, nécessitant une protection des murs, augmentera notablement le coût.
Comparatif rapide : pour 20 m linéaires de drain simple en terrain accessible et sableux, prévoir 700–1 400 € ; pour 20 m en terrain argileux avec exutoire et puisard, le budget peut dépasser 3 000 €. Ces fourchettes reflètent 2026 et doivent être mises en regard d’un diagnostic préalable.
Erreur fréquente : budgéter uniquement le tube sans prévoir la préparation des murs. Conséquence : surcoûts et travaux d’assainissement différés. Correction : prévoir une marge de 20–30% pour imprévus et planifier l’étude de sol en amont. Insight : un budget bien ventilé évite des arrêts de chantier coûteux.
Risques d’une profondeur inadaptée : dommages structurels et impacts sanitaires
Une profondeur mal évaluée entraîne des risques majeurs. Si le drain est trop haut, la nappe peut continuer à exercer une pression sous la semelle, provoquant fissures et effritement. Si la tranchée est creusée de manière hasardeuse trop près de la semelle sans renforcement, la fondation peut se fragiliser.
Conséquences observées : apparitions de fissures dans les murs porteurs, affaissements ponctuels, décollement d’enduits, remontées capillaires favorisant l’apparition de moisissures. Les coûts associés peuvent être élevés : la réparation de fissures importantes ou la stabilisation de base peut atteindre l’ordre de 15 000 € et le traitement d’infestations de moisissures graves peut dépasser 7 000 €.
Santé : une maison humide favorise le développement de moisissures et de champignons, source d’allergies et d’asthme. Protéger la fondation avec un drainage adapté a donc aussi une portée sanitaire.
Erreur fréquente : négliger l’exutoire et concentrer l’évacuation vers un point non dimensionné. Conséquence : saturation locale et retour d’eau. Correction : dimensionner l’exutoire (puisard, réseau pluvial) et prévoir trop-plein ou pompe.
Insight : protéger la maison commence par une évaluation correcte de la profondeur du drain ; la négligence se paye ensuite en réparations structurelles et traitements sanitaires coûteux.
Entretien, vérifications périodiques et longévité du système de drainage
Un dispositif bien posé nécessite un entretien régulier pour demeurer efficace. Les contrôles annuels portent sur le débouché vers l’exutoire, l’état des regards de visite et l’absence de colmatage. Le nettoyage peut être mécanique (furet) ou hydraulique selon l’encrassement.
Checklist d’entretien :
- Vérifier les regards et vider les sédiments éventuels.
- Contrôler l’évacuation à l’exutoire après épisodes pluvieux.
- Inspecter la gouttière et les descentes pour éviter l’envoi d’eaux chargées en feuilles et sédiments vers le drain.
- Surveiller l’apparition de zones gorgées d’eau autour de la maison.
Dans le cas d’un exutoire sur puisard, vérifier la pompe de relevage (si présente) et son automatisme. Un entretien préventif évite des interventions lourdes et prolonge la durée de vie des matériaux drainants.
Erreur fréquente : absence de regard de visite ou d’accès pour nettoyage. Conséquence : colmatage et obsolescence prématurée. Correction : positionner un regard tous les 10–15 m et prévoir des points d’accès à la pose.
Insight : prévoir l’entretien dès la conception du drainage garantit son efficacité sur plusieurs décennies.
Consulter un guide détaillé sur le système de drainage efficace
Intégrer le drainage dans un projet de rénovation ou de construction neuve
Le drainage se planifie idéalement dès la conception d’un projet. Dans le neuf, l’étude de sol prescrira la nécessité d’un drain pour garantir la garantie décennale et se conformer au DTU 20.1. En rénovation, la situation est plus nuancée : les maisons anciennes en pierre ou en pisé, souvent sans drainage d’origine, bénéficient fortement d’un dispositif périphérique.
Fil conducteur : la famille Moreau, propriétaire d’une maison meulière, a constaté des piqûres d’humidité en pied de mur. Après une étude géotechnique, l’équipe a posé un drain au niveau de la semelle, raccordé à un puisard hors gel. Le chantier a inclus la réfection des descentes de gouttière et des réparations locales de fondation. Le résultat a stabilisé l’humidité et évité des dégradations plus coûteuses.
Coordination nécessaire : l’intégration du drainage impose de vérifier le PLU local et les prescriptions de lotissement, repérer les réseaux et coordonner la coupure des canalisations si besoin. La consultation d’un géotechnicien et d’un entrepreneur qualifié est recommandée pour les cas complexes (nappe haute, terrain instable).
Erreurs fréquentes en rénovation : réaliser un drain sans traiter les murs enterrés poreux ; limiter l’intervention uniquement à la périphérie. Correction : coupler le drainage à un traitement d’étanchéité des parois et, si nécessaire, à un système de ventilation des caves.
Insight final : le drainage est à la fois une mesure préventive et curative ; l’intégrer tôt dans la feuille de route d’un projet économise du temps et de l’argent sur le long terme.
À quelle profondeur doit être posé le drain par rapport à la fondation ?
Le drain doit être positionné au niveau ou légèrement en dessous de la base de la semelle. Pour une fondation de 1 m, prévoir au moins 1 m à 1,2 m de profondeur ; ajuster selon l’étude de sol et le niveau maximal de la nappe.
Peut-on poser un drain soi‑même ?
Pour de courtes longueurs sur terrain accessible et sans contraintes (sol sableux, pente évidente), un bricoleur expérimenté peut le faire. Pour sols argileux, nappes hautes ou fondations sensibles, faire appel à un professionnel est recommandé.
Quel matériau choisir pour le drain ?
Le tube PVC perforé entouré de gravier et d’un géotextile est le choix courant pour la plupart des terrains. Pour sols argileux, privilégier un lit de pierres ou drains bétons selon préconisation technique.
Combien coûte l’installation d’un drainage périphérique ?
Les matériaux varient de 5 à 20 €/m linéaire, la pose professionnelle de 30 à 50 €/m linéaire. Le coût total dépendra de la préparation, des accès et de la nécessité d’un exutoire ou d’une pompe.
